液晶拼接屏物理拼缝与实际拼缝的深度解析

基本概念区分

物理拼缝：指液晶拼接屏规格参数中标注的两块屏幕边框的理论宽度，这是由制造商在产品规格书中明确标定的技术参数。例如，目前市场上常见的物理拼缝规格有3.5mm、2.6mm、1.7mm和0.88mm等。

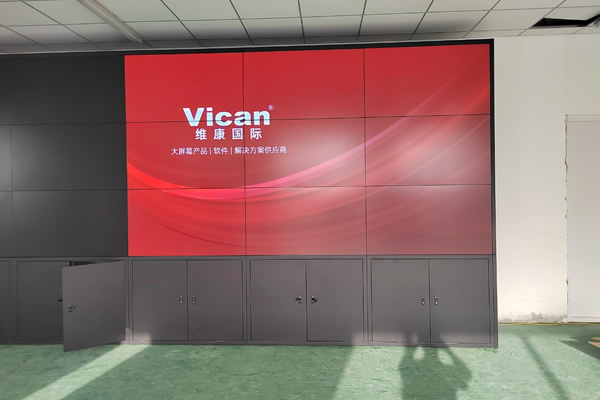

实际拼缝：指液晶拼接屏在安装完成后，两块屏幕之间实际呈现出的可见缝隙宽度。这个数值是大于物理拼缝的，通常会在物理拼缝基础上增加0.3-1mm不等。

两者差异的原因

实际拼缝大于物理拼缝主要由以下几个因素造成：

1. 热胀冷缩预留空间：为防止屏幕因温度变化产生形变，安装时需要预留膨胀间隙。液晶面板在长时间工作会产生热量，可能导致微小膨胀，缺乏适当间隙会造成屏体挤压损伤。
2. 边缘不平整补偿：屏幕边缘可能存在微米级的弯曲或不规则，需要额外空间补偿。
3. 安装工艺要求：专业安装通常会在屏与屏之间至少保留一张A4纸厚度的空间（约0.1mm），以防止机械应力。
4. 框架结构因素：物理拼缝仅计算显示区域边框，而实际拼缝还包含固定液晶层的铁框等结构部件。

具体数值关系

以常见规格为例：

• 0.88mm物理拼缝：实际拼缝通常在1.2-1.5mm之间
• 1.7mm物理拼缝：实际拼缝约为2.0-2.5mm
• 2.6mm物理拼缝：实际拼缝约为2.9-3.5mm
• 3.5mm物理拼缝：实际拼缝约为3.8-4.5mm

需要注意的是，大尺寸拼接屏由于面板面积较大，热胀冷缩效应更明显，实际拼缝可能会比上述比例略大。

行业标准与选择建议

在专业显示领域，实际拼缝控制在物理拼缝的115%以内都属正常范围。选择时应注意：

1. 监控场景对拼缝不敏感，可选用3.5mm等较大拼缝产品
2. 会议展示等场景建议选择1.7mm以下拼缝产品
3. 高端展示场合可考虑0.88mm超窄拼缝方案

目前液晶拼接技术已实现"0拼缝显示"效果，通过光学处理技术电子补偿技术，使实际拼缝在视觉上接近消隐，但物理拼缝依然存在。
