电子沙盘显示大屏方案设计

发布时间：2025-08-26 13:49:12　浏览次数：45

一、项目概述

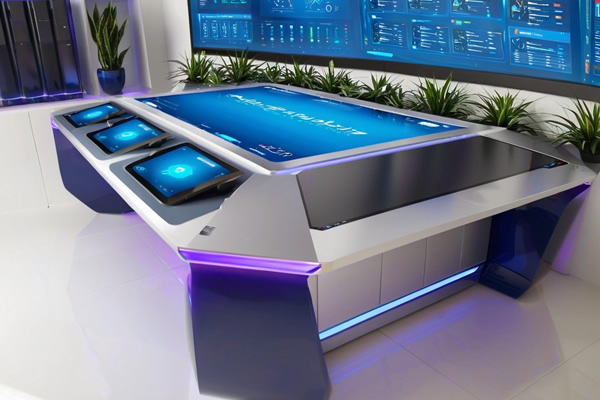

电子沙盘显示大屏是融合高精度可视化、空间数据联动、多模态交互的专业显示系统，核心用于将二维地理信息、三维规划模型、动态数据（如交通流量、人口分布）转化为直观的沙盘式展示，广泛应用于城市规划馆、房地产营销中心、科技馆、应急指挥中心、高校地理实验室等场景，实现 “数据可视化 + 场景交互 + 决策辅助” 的一体化功能。

二、核心设计目标

1. 空间精准映射：大屏显示内容与实体沙盘（若配套）或虚拟空间坐标精准匹配，误差≤0.5%，支持 1:500-1:10000 等多比例切换；

2. 高清细节呈现：满足三维模型纹理、分层数据（如地下管线、地上建筑）的精细显示，无拖影、偏色；

3. 多模态交互：支持触摸、手势、实体沙盘联动、VR/AR 衔接等交互方式，响应延迟≤0.3 秒；

4. 数据实时同步：可对接 GIS 地理信息系统、规划数据库、实时监测系统（如交通摄像头），实现数据动态更新；

5. 场景灵活适配：支持自定义场景编辑（如白天 / 夜间模式、规划方案对比），适配不同展示主题需求；

6. 稳定长效运行：满足每天 8-12 小时连续工作，年均故障率≤1%，维护便捷性高。

三、硬件系统方案

1. 核心显示单元选型

选型维度	推荐配置	设计依据
显示技术	室内小间距 LED（P1.25-P2.0）或液晶拼接屏	小间距 LED 无拼接缝、对比度高（≥10000:1），适合三维模型细节呈现；液晶拼接屏清晰度高、亮度均匀，适合长时间静态沙盘展示
分辨率	4K或以上	确保 10 米观看距离内可清晰识别沙盘内 1㎡级别的细节（如建筑窗户、道路标线）
亮度与对比度	亮度 300-800cd/㎡（室内环境），对比度≥5000:1，支持 HDR10+	避免强光反射，同时保证暗部细节（如地下车库、隧道模型）清晰可见
色彩表现	10.7 亿色深，色域覆盖≥95% DCI-P3	还原真实地理场景色彩（如植被绿、水体蓝、建筑肤色），避免色偏影响判断
防护与寿命	防护等级 IP40（防尘），如LED 灯珠寿命≥5 万小时，无残影烧屏风险	适应展厅长期运行需求，减少后期更换成本

2. 安装结构设计

安装方式：根据场景选择「嵌入式（与实体沙盘一体化）」「悬挂式（展厅高空安装）」「落地式（独立支架）」，其中实体沙盘联动场景优先嵌入式，确保大屏与沙盘物理坐标对齐；

结构精度：拼接缝隙≤0.1mm（LED屏），或≤1.8mm（液晶拼接屏），水平 / 垂直偏差≤0.5°，避免因结构倾斜导致空间映射偏差；

辅助设计：隐藏式线缆槽（避免线缆裸露影响美观），若为弧形沙盘场景，支持定制弧形屏体（曲率半径≥5 米）。

3. 核心配套设备

设备类型	配置要求	功能作用
控制主机	工业级服务器（CPU：Intel Xeon W-1370，GPU：RTX 4090，内存 64GB，硬盘 2TB SSD）	运行三维建模软件、处理实时交互数据，确保多模型渲染无卡顿
三维建模服务器	支持 CAD、GIS（ArcGIS/SuperMap）、BIM 模型导入，兼容 3ds Max、SketchUp 格式	将规划图纸、地理数据转化为可显示的三维沙盘模型
交互设备	10 点电容触摸屏（若贴屏交互）、手势识别摄像头（3 米内精准识别）、实体沙盘定位器（红外 / RFID，定位精度 1cm）	实现 “触摸点选”“挥手切换”“实体沙盘联动（如触摸实体建筑，大屏显示详情）”
联动设备	VR 头盔（支持画面同步）、音响系统（5.1 声道，适配场景音效如车流声）、应急电源（UPS，断电后维持 30 分钟数据保存）	增强沉浸感，保障数据安全
数据接口模块	支持 HDMI 2.1、DP 1.4、4G/5G 网络、RS485 串口，可对接传感器、数据库服务器	实现与外部系统（如交通监测、气象数据）的实时数据交互

四、软件系统方案

1. 操作系统与基础环境

采用Windows Server 2022（工业版） 或Linux（Ubuntu Server 22.04） ，支持多任务并发处理，抗病毒、抗崩溃能力强；

预装OpenGL 4.6、DirectX 12图形接口，保障三维模型流畅渲染；

配备数据备份系统，自动每日备份沙盘模型、展示场景数据，支持历史版本恢复。

2. 核心功能模块

（1）三维沙盘建模与编辑模块

模型导入：支持 CAD（.dwg）、GIS（.shp）、BIM（.rvt）、三维模型（.obj/.fbx）格式导入，自动生成分层沙盘（如地下 1 层：管线 / 车库；地面层：道路/ 建筑；地上层：绿化 / 交通）；

场景编辑：提供可视化编辑器，支持添加标注（如建筑名称、道路限速）、调整材质（如更换建筑外立面颜色）、设置动态效果（如模拟车流、日夜交替）；

比例缩放：支持 1:500-1:10000 比例自由切换，缩放过程中模型细节平滑过渡，无锯齿。

（2）交互联动模块

触摸交互：点击沙盘区域可弹出详情窗口（如建筑高度、用途、建设时间），双指缩放查看局部细节，滑动切换沙盘视角（鸟瞰 / 平视 / 侧视）；

实体沙盘联动：若配套实体沙盘，通过红外定位器识别用户触摸的实体区域，大屏同步高亮对应虚拟区域并显示数据（如触摸实体公园，大屏显示公园面积、植被种类）；

VR/AR 衔接：VR 头盔可同步显示大屏沙盘视角，用户佩戴头盔可 “走进” 沙盘场景；AR 模式下，通过平板扫描实体沙盘，叠加显示虚拟数据（如地下管线分布）。

（3）数据集成与展示模块

实时数据对接：对接 GIS 系统显示实时地理信息（如行政区划调整）、对接交通系统显示车流密度（用颜色区分：红 = 拥堵，绿 = 畅通）、对接气象系统显示温度 / 降水分布；

多场景对比：支持分屏显示（如左屏 “现状沙盘”，右屏 “2030 年规划沙盘”），点击对比按钮可高亮差异区域（如新增的学校、道路）；

动态推演：支持模拟场景推演（如模拟暴雨天气下的积水分布、模拟道路施工后的交通绕行方案），推演过程可暂停、回放。

（4）管理与控制模块

远程控制：支持手机 / 平板APP 远程开关机、切换场景、调整音量亮度，适合展厅工作人员操作；

权限管理：分管理员（可编辑模型、修改数据）、操作员（仅可切换场景、启动演示）、游客（仅可查看交互）三级权限，保障数据安全；

日志统计：自动记录用户交互行为（如点击最多的沙盘区域、查看最久的场景），生成数据报表，辅助优化展示内容。

3. 显示内容规划

区域划分	内容示例	展示逻辑
基础信息区	沙盘名称、比例、坐标系统（如高斯 - 克吕格投影）、图例（颜色对应功能区：红 = 商业，蓝 = 住宅）	固定在大屏底部 / 侧边，帮助观众理解沙盘空间关系
核心沙盘区	三维地理 / 规划模型，支持分层显示（点击 “地下管线” 按钮，隐藏地上建筑，显示水管 / 电缆）	占大屏 70%-80% 面积，为核心展示区域，支持交互操作
数据详情区	点击沙盘区域后弹出，显示该区域的详细数据（如 “XX 小区：占地面积 2 万㎡，容积率 2.5，总户数 1800 户”）	悬浮式窗口，不遮挡核心沙盘，关闭后自动隐藏
动态推演区	模拟动画窗口（如 “暴雨推演：1 小时后积水区域分布”），配合进度条可控制推演速度	按需弹出，支持全屏 / 小窗切换，适合规划方案论证、应急演练场景

五、典型应用场景方案细化

1. 城市规划馆场景

硬件侧重：采用 P1.53 小间距LED 屏（面积 15-20㎡），配套实体沙盘定位器、VR 头盔；

软件核心功能：历史对比（如 1990 年 vs2025 年城市沙盘）、规划推演（如地铁 3 号线建成后交通流量变化）；

展示流程：观众先通过大屏查看城市整体规划→触摸实体沙盘特定区域→大屏弹出该区域详细规划→佩戴 VR 头盔 “沉浸式体验” 该区域未来场景。

2. 房地产营销中心场景

硬件侧重：采用液晶拼接屏（面积 10-12㎡），配套 10 点触摸屏、环绕音响；

软件核心功能：户型联动（点击沙盘楼栋→显示该楼栋户型图）、配套展示（点击 “学校” 图标→显示学校招生范围、开学时间）；

展示流程：销售通过触摸屏切换 “白天 / 夜间沙盘模式”→演示小区绿化覆盖率、楼间距→点击户型图标→大屏显示 3D 户型漫游动画。

3. 应急指挥中心场景

硬件侧重：采用 P1.25 小间距LED 屏（面积 20-25㎡），配套实时数据接口、应急广播系统；

软件核心功能：灾害模拟（如地震后建筑损毁范围）、资源调度（显示救援队伍位置、物资储备点）；

应用逻辑：对接气象 / 地质传感器→实时显示灾害预警→模拟灾害影响范围→指挥人员通过交互调整救援方案→大屏同步更新调度指令。

六、实施与维护保障

1. 安装校准流程：

第一步：现场测量定位，确保屏体与实体沙盘（若有）坐标对齐；

第二步：屏体安装与拼接校准，保证亮度、色彩一致性；

第三步：软件与硬件联动调试，测试交互响应、数据同步精度；

第四步：现场验收，邀请用户测试核心功能，确认误差符合要求。

2. 日常维护方案：

定期检查屏体亮度、触摸响应是否正常，清理表面灰尘；

定期备份软件数据，检查散热系统（如风扇、散热片）是否正常；

定期更换老化线缆，对 LED 灯珠进行亮度校准，升级软件版本；

故障响应：提供 7×24 小时技术支持，支持快速上门维修。
