户外 LED 广告屏设计方案

一、方案目标与设计原则

（一）方案目标

本户外 LED 广告屏设计方案旨在打造一款高品质、高性能、高可靠性且符合市场需求的户外广告展示设备。通过先进的技术和合理的设计，确保LED广告屏在户外复杂环境下能够稳定运行，清晰、生动地展示广告内容，吸引目标受众的注意力，为广告投放方带来良好的宣传效果，同时降低后期运营成本，提升设备的使用寿命和经济效益。

（二）设计原则

1.  高可靠性：户外环境复杂多变，面临着高温、低温、暴雨、雷电、强风等多种恶劣天气因素的影响。因此，在设计过程中，将选用高质量、耐候性强的元器件和材料，采用成熟稳定的技术架构，确保广告屏能够在各种恶劣环境下持续稳定运行，减少故障发生的概率。

2.  高清晰度：清晰的画面是吸引受众注意力的关键。方案将采用高分辨率的 LED 显示模组，合理搭配像素间距，保证广告屏在不同距离下都能呈现出细腻、清晰的图像和文字，色彩还原度高，满足不同广告内容的展示需求。

3. 节能环保：在能源日益紧张和环保意识不断提高的当下，节能环保成为设备设计的重要指标。本方案将选用低功耗的 LED 芯片和电源设备，优化电路设计，降低设备的能耗。同时，采用环保材料，减少对环境的污染，符合国家相关的环保标准和要求。

4. 易维护性：为降低后期运营维护成本，提高维护效率，方案在结构设计和系统设计上充分考虑易维护性。采用模块化设计，使得 LED 显示模组、电源、控制系统等部件能够方便地拆卸和更换。同时，配备完善的远程监控和故障诊断系统，便于维护人员及时发现和解决问题。

5. 合规性：严格遵守国家和地方相关的法律法规和行业标准，包括户外广告设置管理规定、电气安全标准、环境保护标准等。确保广告屏的设计、安装和使用符合各项要求，避免因违规而导致的法律风险和不必要的损失。

二、硬件选型

（一）LED 显示模组

1.  像素间距选择：根据广告屏的安装位置和预期观看距离，合理选择像素间距。若安装在人流量较大、观看距离较近的区域（如商业街、步行街），可选用 P2.5、P3 P4 等小间距的模组，以保证画面的清晰度；若安装在高速公路旁、大型广场等观看距离较远的区域，可选用 P5、P6、P8 等较大像素间距的模组，在保证视觉效果的同时，降低成本。

2. LED 芯片品牌与型号：选用知名品牌的高亮度、高稳定性 LED 芯片，这些芯片具有发光效率高、衰减慢、色彩一致性好等优点，能够确保广告屏在长期使用过程中保持良好的显示效果。同时，根据实际需求选择合适的芯片型号，如红光、绿光、蓝光芯片的搭配，以实现丰富的色彩表现。

3. 驱动方式：采用恒流驱动方式，相比恒压驱动，恒流驱动能够更好地保证 LED 芯片的工作电流稳定，避免因电流波动导致的芯片损坏和亮度不均等问题，提高 LED 显示模组的可靠性和使用寿命。

4. 底壳材质：选用铝合金材质，具有良好的散热性能和机械强度，能够快速将模组工作时产生的热量散发出去，确保模组在高温环境下稳定运行，同时提高模组的抗冲击和抗振动能力。

（二）电源设备

1.  开关电源选择：选用高效率、高稳定性的开关电源，其效率应不低于 85%，以降低能耗，减少热量产生。同时，开关电源应具备过压、过流、短路、过载等多重保护功能，确保在异常情况下能够及时切断电源，保护 LED 显示模组和其他电气设备的安全。

2.  电源适配：根据 LED 显示模组的总功率和工作电压，合理配置开关电源的数量和规格。确保每个开关电源能够为对应的 LED 显示模组提供稳定的电压和电流，避免因电源不足或过载导致的设备故障。同时，在电源配置时，应预留一定的功率余量，以应对未来可能的负载增加或设备升级。

（三）控制系统

1.  主控系统：选用高性能的主控系统，如卡莱特、诺瓦等品牌的控制系统。主控系统应具备强大的图像处理能力，支持多种图像格式和分辨率的输入，能够实现图像的缩放、裁剪、旋转等功能，保证广告内容的正常显示。同时，主控系统应具备良好的兼容性和扩展性，能够支持多块 LED 广告屏的联网控制和管理。

2. 接收卡：接收卡是连接主控系统和 LED 显示模组的关键部件，应选用与主控系统相匹配、稳定性高的接收卡。接收卡应具备足够的带载能力，能够驱动一定数量的 LED 显示模组，同时支持亮度调节、色度校正等功能，确保整个广告屏的显示效果均匀一致。

3. 传输设备：采用稳定可靠的传输设备，如网线、光纤等，实现主控系统与接收卡之间的数据传输。若广告屏的安装位置距离控制中心较远，可选用光纤传输方式，以减少信号衰减和干扰，保证数据传输的稳定性和及时性。同时，在传输线路的设计和施工过程中，应采取必要的防护措施，如穿管保护、远离强电磁干扰源等，避免传输线路受到损坏或干扰。

（四）结构框架

1.  材质选择：结构框架选用优质的钢材，具有较高的机械强度和抗腐蚀性能。钢材表面采用热镀锌处理，能够有效提高框架的抗 rust 能力，延长使用寿命，适应户外恶劣的环境条件。

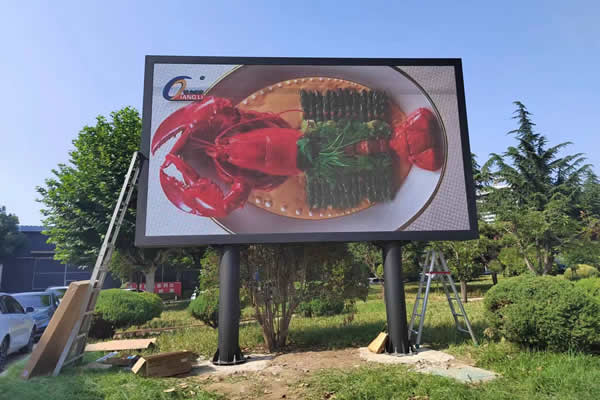

2. 结构设计：根据广告屏的尺寸和安装方式（如壁挂式、立柱式、吊装式等），进行合理的结构设计。框架应具备足够的承载能力，能够承受广告屏自身的重量以及风荷载、雪荷载等外部荷载的作用，确保广告屏在各种天气条件下的结构安全。同时，结构设计应考虑便于 LED 显示模组的安装和维护，预留足够的安装空间和维护通道。

3. 防护措施：在结构框架的设计中，应采取必要的防护措施，如设置避雷装置、防水密封结构等。避雷装置应符合国家相关的防雷标准，能够将雷电引入地下，避免雷电对广告屏造成损坏。防水密封结构应采用优质的密封胶和密封件，确保广告屏的内部不受雨水、灰尘等杂质的侵入，提高设备的可靠性。

三、软件系统设计

（一）广告播放控制软件

1.功能模块

节目编辑模块：提供直观、易用的节目编辑界面，支持多种媒体格式的导入，如图片（JPG、PNG、BMP 等）、视频（MP4、AVI、WMV 等）、音频（MP3、WAV 等）、文本等。用户可以自由组合各种媒体元素，设置播放顺序、播放时长、过渡效果等，制作出丰富多彩的广告节目。同时，支持节目模板的保存和调用，方便用户快速制作相似的广告节目。

播放管理模块：能够对制作好的广告节目进行统一管理，包括节目添加、删除、修改、查询等操作。支持节目播放计划的制定，用户可以根据不同的时间段、日期或特定事件，设置广告节目的自动播放 schedule。例如，在工作日的早高峰、午高峰和晚高峰时段播放不同的广告内容，在节假日播放促销广告等。同时，支持实时播放控制，用户可以随时暂停、继续、停止广告节目，或切换到其他节目进行播放。

屏幕控制模块：实现对 LED 广告屏的各种参数控制，如亮度调节、对比度调节、色度校正、开关机控制等。用户可以根据环境光线的变化，自动或手动调节广告屏的亮度，以保证画面的清晰度和观看效果，同时降低能耗。支持对广告屏的分区控制，用户可以将广告屏划分为多个独立的显示区域，每个区域播放不同的广告内容，提高广告屏的利用率。

2. 兼容性与稳定性：广告播放控制软件应具备良好的兼容性，支持 Windows、Linux等多种操作系统，同时能够与不同品牌和型号的 LED 控制系统兼容，确保软件的正常运行。软件应采用成熟的编程技术和稳定的数据库管理系统，减少软件故障的发生概率。同时，具备自动备份和恢复功能，能够定期对广告节目和播放计划进行备份，在软件出现故障时，能够快速恢复数据，减少损失。

（二）远程监控与管理软件

1.  实时监控功能：通过远程监控软件，用户可以实时查看 LED 广告屏的运行状态，包括设备的工作电压、电流、温度、亮度、播放内容等参数。软件能够以图表、数字等形式直观地展示这些参数，方便用户及时了解设备的运行情况。同时，当设备出现故障或异常情况时（如电源故障、LED 模组损坏、温度过高等），软件能够及时发出报警信号，如声音报警、短信报警、邮件报警等，并显示故障位置和故障原因，便于维护人员及时进行处理。

2. 远程管理功能：支持对 LED 广告屏进行远程管理，包括远程开关机、远程参数设置、远程节目更新等操作。用户无需到现场，即可通过互联网或局域网对广告屏进行管理和维护，大大提高了工作效率，降低了运营成本。例如，用户可以在办公室通过远程管理软件，将新制作的广告节目发送到各个广告屏，并设置播放计划，实现广告内容的及时更新。

3. 数据统计与分析功能：远程监控与管理软件能够对广告屏的运行数据和播放数据进行统计和分析，如设备的运行时间、故障次数、播放时长、播放次数等。通过对这些数据的分析，用户可以了解广告屏的使用情况和广告效果，为广告投放策略的调整和设备维护计划的制定提供数据支持。例如，根据广告的播放次数和受众反馈，调整广告内容和播放时间，提高广告的宣传效果；根据设备的故障次数和故障类型，制定有针对性的维护计划，减少设备故障的发生。

四、安装与施工

（一）现场勘查与测量

在进行 LED 广告屏安装前，需要对安装现场进行详细的勘查和测量。了解现场的地理位置、环境条件（如温度、湿度、风力、光照等）、电源供应情况、通信网络覆盖情况等。测量安装位置的尺寸、高度、承重能力等参数，确保广告屏的尺寸和安装方式与现场条件相匹配。同时，考察现场周围的建筑物、道路、地下管线等情况，避免在安装过程中对周边设施造成损坏。

（二）基础施工

1.  地基施工：若广告屏采用立柱式或落地式安装方式，需要进行地基施工。根据广告屏的重量和当地的地质条件，设计合适的地基类型，如混凝土基础、桩基础等。在地基施工过程中，严格按照设计要求进行施工，确保地基的承载能力和稳定性。同时，做好地基的防水、排水处理，避免雨水浸泡地基，影响地基的稳定性。

2. 预埋件安装：在地基施工过程中，按照设计图纸的要求，准确安装预埋件。预埋件主要用于连接广告屏的结构框架和地基，应选用高强度的钢材制作，并进行防腐处理。预埋件的位置和标高应严格控制，确保与结构框架的连接准确、牢固。

（三）结构框架安装

1.  框架组装：根据设计图纸的要求，在工厂或现场对结构框架进行组装。在组装过程中，应严格按照工艺要求进行操作，确保框架的尺寸精度和垂直度。采用高强度的螺栓和螺母进行连接，确保框架的连接牢固可靠。同时，对框架的接口处进行密封处理，防止雨水、灰尘等杂质进入框架内部。

2. 框架吊装与固定：对于大型的结构框架，需要使用吊装设备进行吊装。在吊装前，应检查吊装设备的性能和安全性，制定详细的吊装方案，确保吊装过程安全可靠。将组装好的结构框架吊装到指定位置后，通过预埋件与地基进行固定，调整框架的垂直度和水平度，确保框架安装准确、牢固。

（四）LED 显示模组安装

1.  模组固定：将 LED 显示模组按照设计图纸的要求，逐一安装到箱体上。采用专用的固定件将箱体固定在框架上，确保模组安装平整、牢固，避免模组之间出现缝隙或错位。在安装过程中，应注意保护模组的表面和接口，避免损坏模组。

2. 排线连接：完成 LED 显示模组的固定后，进行排线连接。将箱体之间的数据线、电源线等按照正确的顺序进行连接，确保连接牢固、接触良好。在连接过程中，应注意排线的走向和整理，避免排线交叉、缠绕，影响信号传输和设备散热。同时，对排线的接口处进行防水、防尘处理，提高设备的可靠性。

（五）电气设备安装与调试

1.  电源设备安装：将开关电源等电气设备安装在结构框架的指定位置，确保设备安装牢固、散热良好。按照电气原理图的要求，将电源设备与 LED 箱体连接，确保接线正确、牢固。在接线过程中，应注意区分火线、零线和地线，避免出现接线错误导致设备损坏或触电事故。

2.  控制系统安装：将主控系统、接收卡等控制设备安装在控制箱内，并将控制箱固定在结构框架或附近的合适位置。按照控制系统的安装说明书连接，确保数据传输畅通。同时，连接控制系统与电源设备之间的电源线，为控制系统提供稳定的电源供应。

3.  调试：电气设备安装完成后，开展系统全面调试：首先检查各电气设备接线是否正确、牢固，测量电源电压是否符合设备要求；随后启动广告播放控制软件与远程监控软件，调试广告屏显示效果，包括调整亮度、对比度、色度，确保画面清晰、色彩鲜艳、无闪烁；同时测试广告节目播放功能，验证节目切换、播放计划执行、分区显示等功能是否正常；最后测试远程监控与管理功能，确认设备状态监测、故障报警、远程操作等功能可靠运行。

总结

为满足户外广告宣传需求，此方案从多维度构建。先明确目标与原则，再围绕硬件选型、软件系统、安装维护等核心模块展开，同时兼顾节能与应急，确保方案科学实用且具可行性。
