展厅LED显示屏安装方案设计

一、项目背景与目标

1.1 项目背景

在数字化展示时代，展厅作为企业形象传播、产品展示、文化交流的核心载体，对视觉呈现效果提出了更高要求。传统展示方式如海报、展板等，存在信息承载量有限、更新不便、视觉冲击力弱等问题，已难以满足现代展厅多样化的展示需求。LED显示屏凭借其高清晰度、高亮度、广视角、动态展示等优势，成为提升展厅展示效果、增强观众互动体验的关键设备。本次方案旨在为[展厅名称]打造一套适配性强、性能稳定、效果卓越的LED显示屏系统，助力展厅实现数字化、智能化升级。

1.2 项目目标

• 视觉呈现目标：通过高清晰度、高对比度的LED显示屏，清晰展示展品细节、企业形象视频、数据可视化内容等，打造沉浸式视觉体验，提升展示内容的吸引力和感染力。
• 功能实现目标：实现显示屏内容的灵活切换、实时更新，支持视频、图片、文字、动态图表等多种格式内容的播放；部分区域显示屏可实现观众互动功能，增强参与感。
• 稳定运行目标：确保LED显示屏系统在长时间运行过程中性能稳定，故障率低，具备完善的散热、防尘、防雷等保护措施，适应展厅复杂的使用环境。
• 成本控制目标：在满足展示需求和性能要求的前提下，优化方案设计，合理选择设备型号和配置，控制项目建设成本和后期运维成本。

二、展厅需求分析

2.1 展厅基本情况

本次方案针对[展厅名称]进行设计，展厅总面积为[X]平方米，主要分为[品牌形象区、产品展示区、互动体验区、数据中心区等]功能区域。各区域空间尺寸如下：

2.2 显示内容需求

展厅LED显示屏需支持多种类型内容的播放，具体包括：

• 视频类：企业宣传片（分辨率1920*1080及以上）、产品介绍视频、访谈视频等，要求播放流畅、无卡顿、色彩还原准确。
• 图片类：产品高清图片、品牌LOGO、活动海报、历史资料图片等，要求细节清晰、色彩饱满。
• 文字类：企业简介、产品参数、展品说明、欢迎语等，要求字体清晰、排版整齐、易于阅读。
• 动态数据类：实时业务数据、用户访问量、销售数据等，要求更新及时、图表展示直观。
• 互动内容类：互动游戏界面、触摸查询系统、手势感应内容等，要求响应迅速、操作流畅。

2.3 环境与使用需求

• 光照条件：展厅内包含自然光照射区域（如靠近窗户的产品展示区）和人工照明区域（如品牌形象区、数据中心区），自然光照射区域亮度较高，需显示屏具备高亮度调节能力以避免反光影响观看效果。
• 观看距离：各区域观众观看距离不同，品牌形象区观看距离较远（[5-10]m），产品展示区观看距离较近（[2-5]m），需根据观看距离选择合适的显示屏点间距。
• 运行时间：展厅日常开放时间为[X]小时/天，节假日可能延长，LED显示屏需具备7*24小时稳定运行能力，且功耗较低以控制运营成本。
• 安装条件：品牌形象区可采用壁挂或吊装方式，产品展示区可结合展柜采用嵌入式安装，互动体验区需考虑触摸设备的集成安装，数据中心区需与控制台配合安装。

三、LED显示屏核心参数选型

3.1 点间距选型

点间距是决定LED显示屏清晰度的核心参数，需根据各区域观看距离合理选择，确保观众在最佳距离内获得清晰的视觉效果。具体选型如下：

3.2 显示屏尺寸设计

显示屏尺寸需结合各区域空间尺寸、展示需求及安装方式综合确定，确保与展厅整体装修风格协调统一，同时最大化利用展示空间。常见尺寸设计如下：

3.3 其他核心参数确定

• 亮度：自然光照射区域（产品展示区靠近窗户部分）显示屏亮度≥500cd/㎡，人工照明区域亮度≥350cd/㎡，支持0-100%亮度无级调节，可根据环境光照自动调整亮度，避免反光和能源浪费。
• 对比度：≥3000:1，高对比度可增强画面层次感，使黑色更纯净、白色更明亮，提升动态视频和图片的展示效果。
• 刷新率：≥1920Hz，高刷新率可避免画面闪烁，减少视觉疲劳，确保动态画面播放流畅，尤其适合企业宣传片和互动内容展示。
• 视角：水平视角≥160°，垂直视角≥160°，确保观众在展厅各角度都能清晰观看显示屏内容，提升展示覆盖面。
• 色彩还原：采用RGB三基色LED灯珠，色域覆盖率≥95% NTSC，可精准还原内容色彩，确保产品图片、视频等内容的色彩真实性。
• 寿命：灯珠寿命≥10万小时，平均无故障时间（MTBF）≥5万小时，满足展厅长期稳定运行需求。

四、系统整体架构设计

4.1 系统架构组成

本次LED显示屏系统采用“控制中心+显示屏终端+传输网络+内容管理平台”的架构设计，实现对各区域显示屏的集中控制、内容统一管理和实时更新。系统架构如下：

1. 内容管理平台：作为系统的核心，负责内容的制作、编辑、审核、发布和管理，支持多种格式内容的导入和预览，可设置播放计划实现内容定时播放。
2. 控制中心：由主控服务器、拼接控制器、视频处理器等设备组成，负责接收内容管理平台的指令，对内容进行处理和分配，控制各区域显示屏的播放状态。
3. 传输网络：采用千兆以太网架构，实现控制中心与各显示屏终端之间的高速数据传输，支持有线和无线双重备份，确保数据传输稳定可靠。
4. 显示屏终端：包括LED显示模组、电源供应器、接收卡、散热系统等，负责将接收的信号转化为可视化画面进行展示，互动体验区还包含触摸感应模块。
5. 辅助设备：包括音响设备、监控设备、防雷设备等，与显示屏系统配合使用，提升整体展示效果和系统安全性。

4.2 核心设备选型

4.3 传输网络设计

传输网络采用“核心层+接入层”的两层架构，核心层采用千兆交换机连接控制中心设备，接入层采用千兆POE交换机连接各区域LED显示屏终端，实现控制信号和内容数据的高速传输。具体设计如下：

• 核心层：部署1台千兆核心交换机（端口≥24），连接主控服务器、拼接控制器、视频处理器等核心设备，确保核心设备之间的数据传输速率和稳定性。
• 接入层：根据显示屏区域分布，部署2-3台千兆POE交换机（端口≥16），每台交换机负责1-2个区域的显示屏终端接入，POE功能可直接为部分终端设备供电，简化布线。
• 网络备份：核心层与接入层之间采用双链路连接，同时配备4G无线路由器作为备用网络，当有线网络出现故障时，自动切换至无线备份网络，确保系统不中断运行。
• 网络安全：部署防火墙和网络行为管理设备，限制非法访问，保护系统数据安全；对传输数据进行加密处理，防止内容被篡改或窃取。

五、安装与施工方案

5.1 安装前期准备

• 现场勘察：对展厅各区域进行详细勘察，确认安装位置的墙面承重、电源接口、网络接口、空间尺寸等情况，制定针对性的安装方案。
• 设备检验：所有设备到货后，组织专业人员对设备型号、数量、外观质量进行检验，核对设备参数是否符合设计要求，对LED模组进行点亮测试，确保设备完好。
• 施工图纸设计：根据现场勘察结果，绘制详细的施工图纸，包括显示屏安装位置图、布线图、电源分布图、设备连接图等，明确施工标准和要求。
• 场地准备：清理安装现场，确保施工空间充足；对安装墙面进行处理，如加固、找平，确保墙面具备足够的承重能力；提前布置临时电源和网络，为施工提供保障。

5.2 安装施工流程

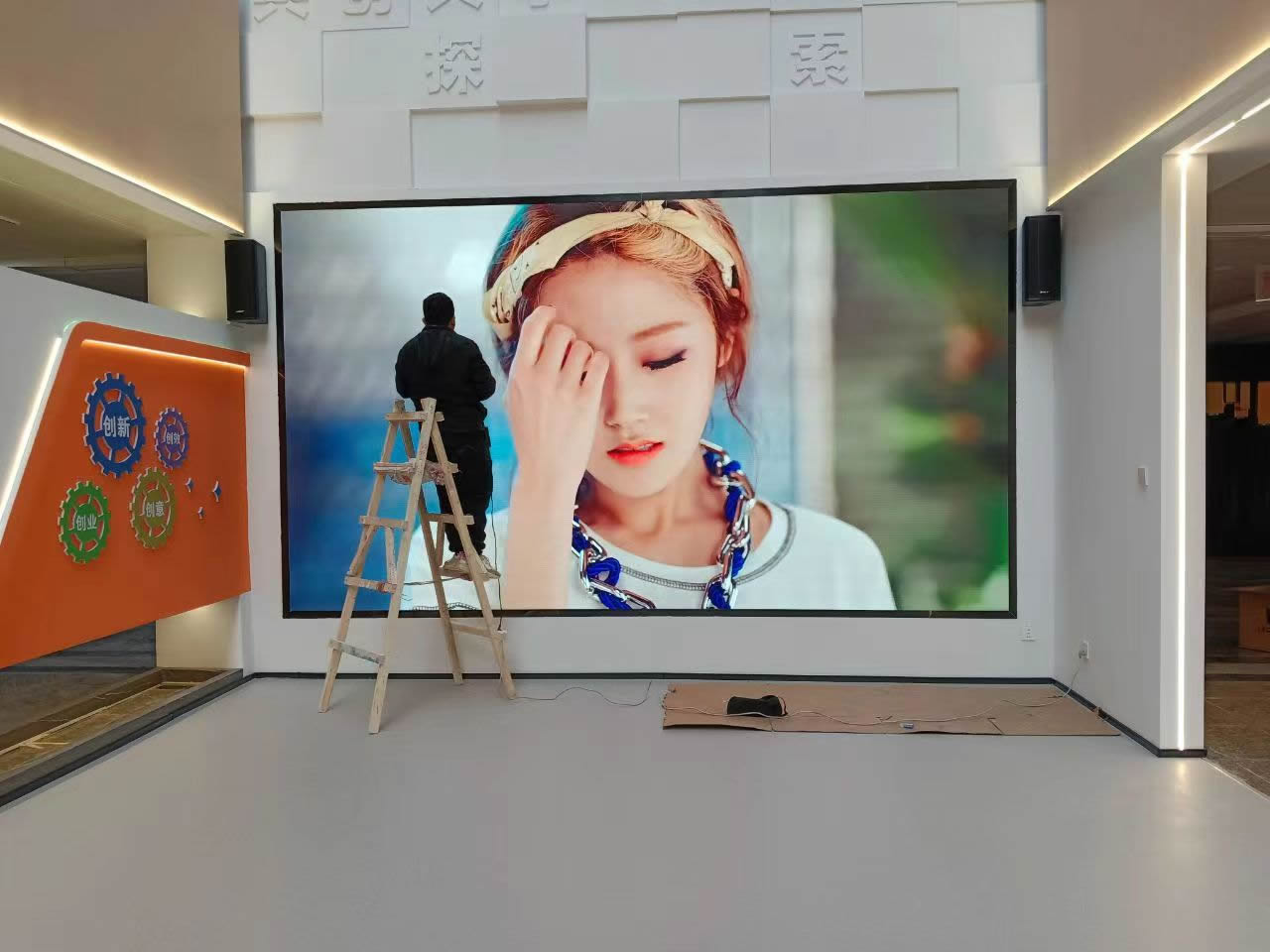

1. 支架制作与安装：根据显示屏尺寸和安装方式，制作专用安装支架（壁挂支架、吊装支架、落地支架），支架采用优质钢材制作，确保承重稳定。安装支架时，需精确校准水平和垂直度，固定牢固。
2. 布线施工：按照施工图纸进行电源布线和网络布线。电源布线采用阻燃电缆，单独穿管敷设，避免与信号线缆交叉干扰；网络布线采用六类非屏蔽双绞线，水晶头端接符合T568B标准，布线整齐规范，做好标识。
3. LED模组安装：将LED模组逐一安装在支架上，模组之间采用专用连接器连接，确保连接紧密。安装过程中，需调整模组的位置和角度，保证整个显示屏表面平整，缝隙均匀。
4. 设备连接与调试：将接收卡、电源供应器等设备与LED模组连接，然后连接至控制中心的拼接控制器、视频处理器等设备。连接完成后，进行设备通电测试，检查各设备是否正常工作。
5. 系统调试：启动内容管理平台和控制软件，对显示屏进行亮度校准、色彩校准、白平衡调整等，确保各区域显示屏色彩一致、亮度均匀；测试内容播放功能，检查视频、图片、文字等内容播放是否正常，切换是否流畅；对互动体验区的触摸功能进行调试，确保触摸响应准确、灵敏。
6. 收尾工作：整理施工现场，清理施工垃圾；对显示屏进行清洁，安装防护边框（如需）；对施工线路进行整理和固定，确保现场整洁美观。

5.3 施工安全与质量保障

• 施工安全：施工人员必须佩戴安全帽、安全带等防护用品；高空作业需搭建稳固的脚手架或使用升降平台，严禁违章作业；施工现场设置警示标识，避免无关人员进入；严格遵守用电安全规范，防止触电事故。
• 质量保障：建立施工质量责任制，明确各环节质量责任人；施工过程中严格按照施工图纸和技术标准操作，每道工序完成后进行质量检验，合格后方可进入下道工序；对关键设备的安装和调试进行全程监督，确保施工质量符合要求。
