COB封装和SMD封装有什么区别？看完这篇选型不迷茫

在LED显示屏行业，COB和SMD是两种主流的封装技术路线。今天把两者的区别、工作原理、优劣势和适用场景说清楚，帮助采购方在选型时少走弯路。

一、什么是SMD封装

SMD全称SurfaceMount Device，即表面贴装技术。这是目前市场上最成熟的LED封装方式，RGB三色灯珠独立封装成表贴灯珠，再通过SMT贴片机焊到PCB板上。

市场上常见的3528、2121、1515灯珠都属于SMD封装。每一颗灯珠都是一个独立的RGB像素，里面包含红、绿、蓝三颗LED芯片，用环氧树脂或硅胶封装在同一个支架上。

SMD技术发展了二十多年，工艺成熟度高，产能充足，成本相对较低。但它的结构也有天然的局限：灯珠裸露在PCB表面，防护能力有限，而且灯珠之间有物理间距，限制了像素密度的提升。

二、什么是COB封装

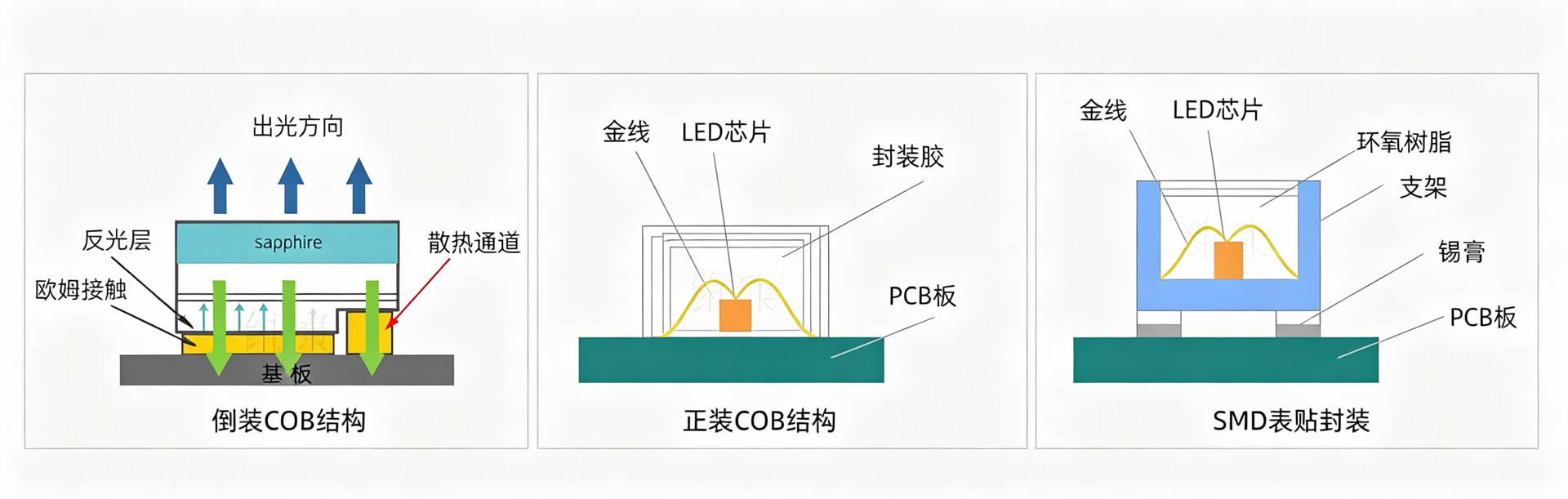

COB全称Chip onBoard，即板上芯片封装。它的工作原理是将LED芯片直接封装在PCB板上，而不是先封装成独立的灯珠，再贴到板上。多颗LED芯片集成在同一块PCB基板上，用环氧树脂或硅胶整体覆盖保护。

最直观的区别是：SMD屏的每个像素点是一颗独立灯珠，肉眼能看到灯珠之间的缝隙；COB屏的灯珠被完全封装在胶层下面，表面是平整的一层保护膜，看不到单颗灯珠的轮廓。

三、两种封装的核心差异对比

防护能力：COB明显更强

SMD灯珠裸露在空气中，防尘防水能力依赖屏体箱体的密封设计。COB灯珠被完全包裹在密封胶层下，防护等级更容易做到IP65甚至更高。

这个差异在实际使用中影响很大。SMD屏在会议室、教室等干燥环境里问题不大，但如果用在户外、潮湿地区或粉尘较多的工厂车间，SMD屏的故障率会明显高于COB屏。COB的防潮、防盐雾能力使其在南方沿海城市和户外场景有更强的适应性。

像素密度：COB更适合微间距

SMD封装的物理极限目前是P0.7左右，再往下灯珠尺寸太小，贴片精度无法保证，良率急剧下降。COB没有这个限制，因为芯片是直接固晶在PCB上，可以做到更小的像素间距。

目前P0.9、P0.7、P0.6甚至P0.4的微间距LED屏，基本都是COB封装。如果项目需要P1.0以下的超小间距，COB是更合理的选择。

散热表现：COB更优

SMD灯珠的散热路径是：LED芯片→支架→焊点→PCB板，每个环节都有热阻。COB的LED芯片直接贴在铝基板或高频板上，热阻更小，散热效率更高。

散热直接影响LED的寿命和光衰速度。散热好的屏，灯珠工作温度更低，寿命更长。国标要求LED屏工作温度不超过85℃，COB屏通常可以控制在75℃以内，而同等密度SMD屏的工作温度往往会更高。

维护方式：SMD更灵活，COB更复杂

SMD屏的模组可以单独拆卸更换，维护门槛低，普通技术人员也能操作。COB屏如果部分灯珠损坏，需要返厂维修或由专业工程师现场处理，维护成本相对较高。

不过，随着COB技术的成熟，主流厂家已经开始支持前维护，用户可以在屏体正面直接更换故障单元，维护便利性已有明显提升。

价格：SMD更便宜

同等点间距下，COB屏的价格通常比SMD屏高出20%-40%。这主要是因为COB工艺对设备精度要求更高，制造成本更大，产能也不如SMD成熟。

四、选型建议：什么场景用哪种

优先选SMD的场景

室内P1.8以上规格的常规项目，预算是核心考量因素。SMD技术成熟，市场上品牌众多，招标时容易找到多家供应商比价。维修团队技术力量一般，希望本地能找到维护资源。干燥整洁的室内环境，对防护等级要求不高。

优先选COB的场景

P1.2及以下微间距项目，这是COB的主场。潮湿或盐雾环境，比如南方沿海城市、泳池边、盐化车间。高端会议室和指挥中心，对画质和稳定性要求高。租赁活动频繁搬运的场合，COB抗磕碰能力更强。

五、维康国际的技术路线

维康国际在COB封装领域深耕多年，微间距产品覆盖P0.7到P1.2规格。相比纯SMD路线，COB产品的防护性和稳定性在多个大型项目中有验证。不同项目对像素密度、预算、维护能力的要求不同，选择哪种封装技术没有绝对答案，关键是要找到适合自己使用场景的方案。

如果您在选型时拿不准，欢迎联系我们提供免费技术方案对比，帮您分析哪种路线更符合实际需求。
