在高端指挥中心、广电演播室及企业董事会会议室，LED显示屏的长期稳定性与近距离观看舒适度已成为比“参数竞赛”更核心的采购考量。维康国际基于COB（Chip on Board）集成封装技术的系列产品，正是针对这两大核心痛点给出的“维康方案”。本文将深度解析维康COB技术的底层逻辑与差异化优势。
一、 技术基石：从“点”到“面”的结构性革命

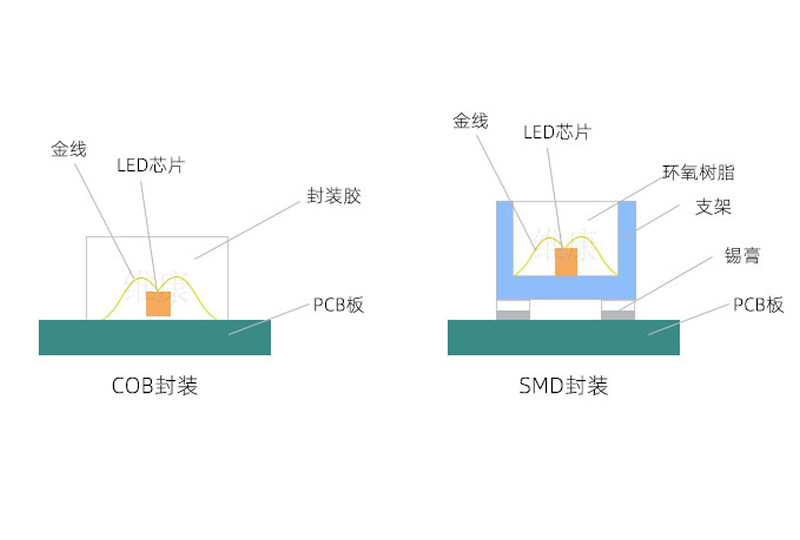

传统SMD（Surface Mounted Device）技术是将灯珠逐个焊接在PCB板上，存在物理间隙且焊点裸露。维康采用的
COB封装，则是将LED发光芯片直接固晶在PCB板，并通过高填充因子光学胶进行整体“浇灌”封装，形成一层坚固的保护层。
这一结构变化带来了三大物理优势：
全密封防护：灯珠与外界环境完全隔离，彻底杜绝了灰尘、湿气、静电（ESD）对芯片的侵蚀，从根本上解决了传统SMD屏常见的“死灯”顽疾。
抗压防撞：表面平整如镜且无凸起灯珠，即使直接用手按压或清洁布擦拭，也不会造成灯珠脱落或损伤，特别适合人流量大、可能发生意外触碰的展厅、报告厅场景。
散热革新：芯片产生的热量直接传导至PCB板，散热路径更短，配合维康的共阴/全倒装驱动技术，有效降低屏体工作温度，延长使用寿命。
二、 视觉进化：消除“颗粒感”的像素融合技术
对于P1.2及以下间距的高端显示，传统LED屏常因明显的“点状”像素结构而产生摩尔纹或视觉颗粒感。维康COB技术通过“面光源”效应，实现了视觉体验的跃升。
三、 维康差异化：全倒装芯片与工艺控制
维康的COB技术并非简单的“封装胶水”，其核心竞争力在于对上游芯片与工艺的深度把控。
全倒装芯片（Flip Chip）应用：维康在高端COB产品线中优先采用全倒装芯片技术。相比传统正装芯片需打金线的结构，全倒装芯片通过凸块直接与基板连接，导电路径更短，导电截面更大，不仅亮度更高、电压更低，且彻底避免了金线断裂的风险，可靠性再上一个台阶。
墨色一致性控制：维康通过独特的“黑化”PCB基板技术与封装胶调配，实现了极佳的墨色一致性。在屏幕息屏状态下，整屏呈现深邃的纯黑效果，极大提升了画面的对比度与HDR表现力。
四、 场景赋能：为何高端项目首选维康COB？
基于上述技术特性，维康COB显示屏在特定场景中展现出不可替代的价值：
7x24小时指挥中心：全密封结构确保在粉尘环境下长期无故障运行，解决了运维人员对“半夜死灯”的焦虑。
高端会议室/报告厅：平整的表面可直接作为书写白板使用（需配合触控层），且无眩光，保护与会者视力。
创意显示：COB模组的柔性与高可靠性，使其更容易实现弧形、圆柱等异形创意显示，满足数字展厅的个性化需求。
五、 技术展望：COB是通往Micro LED的必经之路
从技术演进看，COB封装是当前实现微间距（P0.9以下）最成熟、最可靠的工艺路径。维康正在研发的下一代COB+Micro LED技术，将继续依托COB的集成封装平台，进一步缩小像素间距至P0.4级别，为未来“家庭影院级”的LED显示奠定基础。
维康观点：选择COB，不仅仅是选择一项技术，更是选择了一种“低总拥有成本（TCO）”的长期价值。它通过极低的后期维护成本与卓越的视觉体验，为高端项目提供了最稳健的显示底座。
