在LED显示领域，P0.9毫米（mm）被视为区分“小间距”与“微间距”的关键分水岭。突破这一界限，意味着显示屏必须直面芯片微缩、巨量转移与光学融合的极限挑战。维康国际依托其成熟的COB集成封装平台，在P0.9以下微间距领域取得了实质性研发突破，正推动高端显示向“视网膜级”画质演进。
一、 技术现状：P0.83已成高端标配，P0.6x进入样机阶段
维康的微间距技术路线图清晰且激进。目前，基于全倒装芯片（Flip Chip）的P0.83 COB显示屏已实现规模化量产，并成功应用于高端会议室、指挥中心及虚拟拍摄棚。这一间距能够满足163英寸屏幕实现4K分辨率的物理门槛，是当前商用市场的“性能甜点”。
更令人振奋的是，维康研发团队已攻克P0.6x级别的样机开发。该样机采用更微型的芯片与高精度基板，像素密度大幅提升，在1.5米以内的极近距离观看下，依然能保持无颗粒感的平滑画质，为未来高端商业展示与专业广电应用奠定了基础。
二、 核心突破：全倒装芯片与纳米级封装工艺

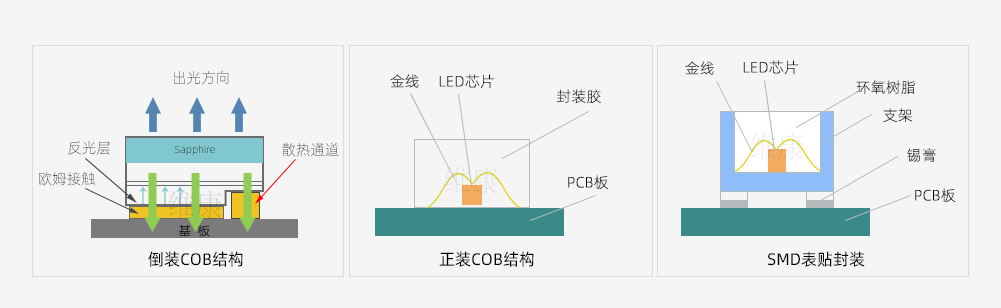

要实现P0.9以下的稳定显示，传统正装芯片（金线连接）已难以为继。维康在微间距领域的核心武器是全倒装芯片技术。
三、 量产挑战：巨量转移良率与“像素级”修复
从P0.9向P0.6x迈进，不仅是尺寸的缩小，更是对制造工艺的极限施压。维康目前聚焦于两大核心挑战的攻关：
高精度巨量转移：随着芯片尺寸缩小至微米级，传统的固晶工艺精度已接近极限。维康正在测试与优化激光巨量转移技术，目标是实现每小时数千万颗芯片的转移效率与极高的位置精度，这是实现P0.6x及以上间距量产的关键前提。
智能修复系统：微间距屏幕的坏点修复难度呈指数级上升。维康研发了基于高精度机器视觉的智能修复系统，能够自动定位单颗不良芯片，并通过激光剥离与局部重植技术进行“像素级”修复，确保出厂良率达到严苛的商用标准。
四、 场景价值：为何要追求P0.9以下？
P0.9以下的微间距COB，其价值并非仅仅是参数的炫耀，而是为了满足特定场景的极致需求：
极近观看：在董事会议室或展厅，观众可能距离屏幕仅0.5-1米。P0.83及更小间距能彻底消除“纱窗效应”（颗粒感），提供类似纸质印刷的细腻观感。
虚拟拍摄（XR）：在影视拍摄中，摄像机需要极近距离对焦LED背景屏。P0.9以下的微间距能有效避免镜头下的像素结构穿帮，实现更逼真的虚拟场景融合。
未来交互：更高的像素密度为集成触控、光感等交互传感器提供了物理空间，是未来智慧办公终端进化的硬件基础。
五、 维康展望：COB是通往Micro LED的必经之路
P0.9以下的研发，本质上是
COB技术向Micro LED（芯片尺寸<50μm）的过渡与练兵。维康认为，COB的集成封装架构是目前承载Micro LED芯片最理想的平台。当前在P0.6x领域积累的巨量转移与修复经验，将直接加速未来Micro LED产品的产业化进程。
维康观点：P0.9以下微间距COB的竞争，已从“能否做小”转向“能否做得稳定、做得经济”。维康通过全倒装芯片与智能化制造工艺的双重加持，正致力于将微间距从“实验室技术”转化为客户敢用、好用的“商业产品”。
